Factorty IO: Queue Of Items - Lista de espera. Programación e Explicación COMPLETA en LADDER
Indice de contenidos.
Introducción.

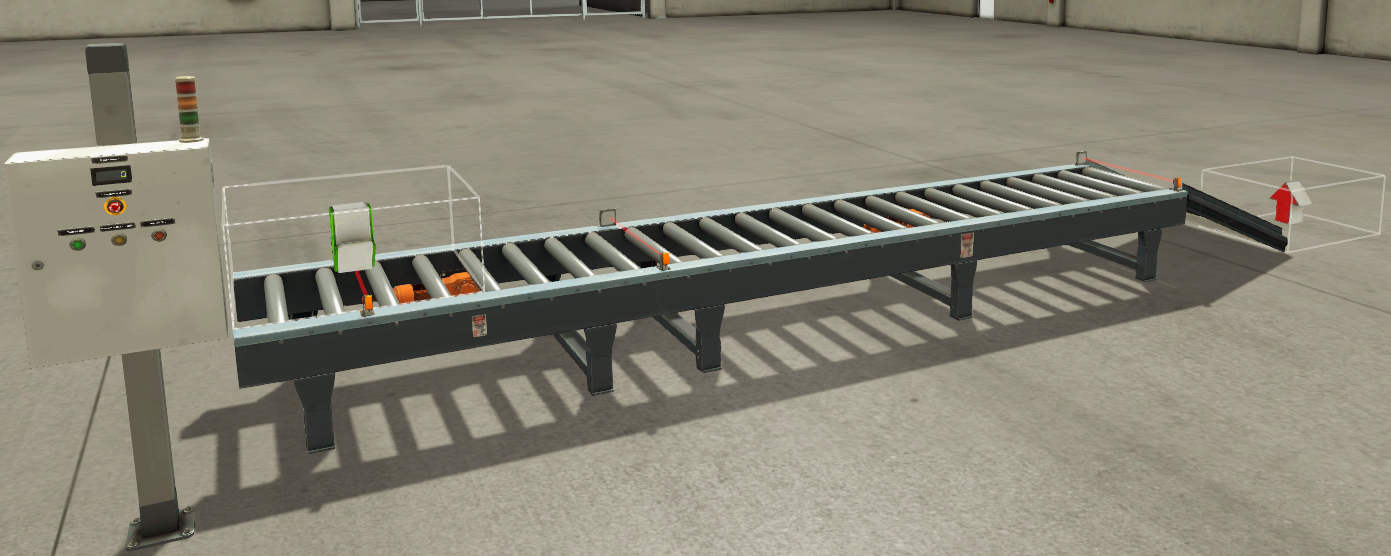

Unas de las misiones de un Ingeniero y/o Técnico es proponer soluciones eficientes y optimizadas en esta ocasión toca desarrollar la programación y solución del proceso Queue Of Items o Lista de espera de productos. Utilizaremos el software Factory io de interfaz de proceso, software de TIA Portal V13 SP1 para la programación en Ladder (Escalera). Agregaremos algunos cambios a la escena por defecto que nos ofrece Factory, esta consiste en agregar un tablero de comando con botoneras y un visor del conteo de cajas con el fin de garantizar una solución real y factible. Esto nos permitirá reforzar contenidos, especialmente para estudiantes.
Declarar entradas y salidas del proceso.
Entradas
Tag | Nombre | Descripción |
I3.0 | Botonera Star | Botonera encargada de dar marcha proceso |
I3.1 | Botonera de Paro o stop | Botonera encargada de dar stop de proceso |
I3.2 | Botonera de emergencia tipo hongo | Botonera de parar absolutamente todo el proceso |
I3.3 | Sensor de elemento de productos | Sensor encargado de verificar si hay producto o no. |
I3.4 | Sensor de entrada | Sensor encargado recibir producto y activar cinta de distribución |
I3.5 | Sensor de salida | Sensor encargado de contar productos y volver en marcha cíclica el proceso |
I3.6 | Botonera de reseteo de contador | Botonera encargada de resetear el proceso |
Salidas
Tag | Nombre | Descripción |
Q3.0 | Cinta Principal | Cinta encargada de movilizar el producto hacia la cinta de distribución. |
Q3.1 | Cinta de distribución de productos | Cinta encargada de movilizar el producto a su despacho |
Q3.2 | Emisor de productos | Emisor encargado de enviar productos automáticamente |
Q3.3 | Receptor de productos | Receptor encargado de eliminar productos automáticamente |
Q3.4 | Baliza en marcha proceso | Baliza de marcha de color verde, encargada de referenciar visualmente en marcha el proceso |
Q3.5 | Baliza en paro proceso | Baliza de marcha de color amarillo, encargada de referenciar visualmente el paro del proceso |
Q3.6 | Baliza paro de emergencia | Baliza de marcha de color rojo, encargada de referenciar visualmente el paro de emergencia del proceso |
QW0 | Display digital | Contador encargado de contar ascendentemente cada producto a receptor. |
Filosofía de control.
El sistema a controlar está compuesto por dos cintas transportadoras, una tiene el nombre de Cinta Principal y la otra Cinta de despacho o distribución. La cinta principal debe ser capaz de transportar elementos hacía la cinta de distribución o despacho, además debe parar cuando el producto entre a la cinta de distribución o despacho, esto creara la condición de la lista de espera un solo producto se va a despacho y el otro producto que está en la cinta principal debe esperar que lo deposite para que pueda entrar a despacho nuevamente en un ciclo continuo. Cada producto que salga a despacho debe ser contado.
Causa y efecto de las salidas.
Condiciones para que la cinta principal se active.
- Botonera de start & Sensor de elemento. [I3.0 & I3.3 ]
- Sensor de salida. [I3.4]
Condiciones para que la cinta principal se desactive.
- Sensor de entrada [I3.4 ]
- Botonera de paro [I3.1 ]
- Botonera de emergencia [I3.2]
Condiciones para que la Contador se active.
- Sensor de salida. [I3.5]
Condiciones para que la Contador se resetee.
- Sensor de salida. [I3.6]
Archivos
Primera Parte del Proyecto
Archivos | Descripción | Link de Descarga |
4 - Queue of Items (Counters) - ELECTROK.factoryio | Escena de Factory IO | No disponible, Contáctanos en caso urgente |
Proyecto Queue ElectroKING TV - Ing Marco Lazcano.ap13 | Archivo de programación compatible con TIA Portal V13 Sp1 | No disponible, Contáctanos en caso urgente |
Programación del proceso
